一、钢筋滚笼机简介：

钢筋绕笼机主要是采用摩擦传动原理－即钢筋笼平置于2组动力托辊之间传动，小车载着线材平行于主机匀速进行，螺旋状绕筋，过程中施焊（亦可快速缠绕后施焊或绑扎）直至完成生产全过程。

钢筋滚笼机具有自动化程度高，省事、省力、加工稳定，节省物料等特点，逐步被高速铁路、高速公路、城市建设和路桥工程建设等用户运用和推广，是基础建设中不可缺少的设备之一。

二、XFC500系列变频器在滚笼机上应用优势

调速范围宽，适应不同的工艺要求；

加工过程中可实现中途随时启停；

实现了平滑软启动，避免了电气和机械冲击，延长了机械设备的使用寿命；

优化的无速度传感器矢量控制算法，低频力矩强，转速设定线性度好，稳速精度高，保证了钢筋笼的加工质量；

优越的AVR功能，强电网适应性，可用于电网长期偏低或电网波动等电源恶劣场合，保障输出电压、电流稳定性；

系统控制简单，调试方便；

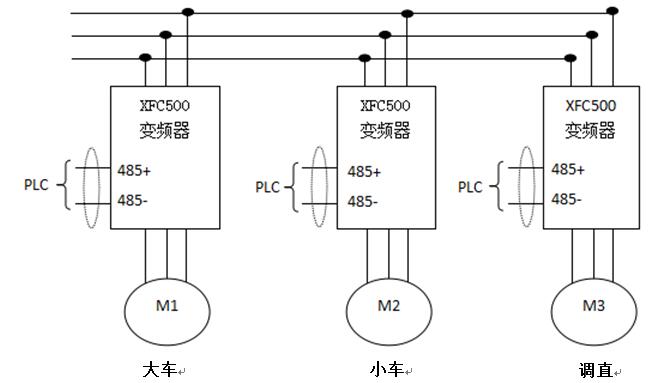

三、系统接线

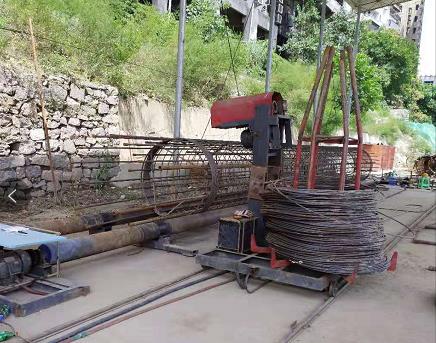

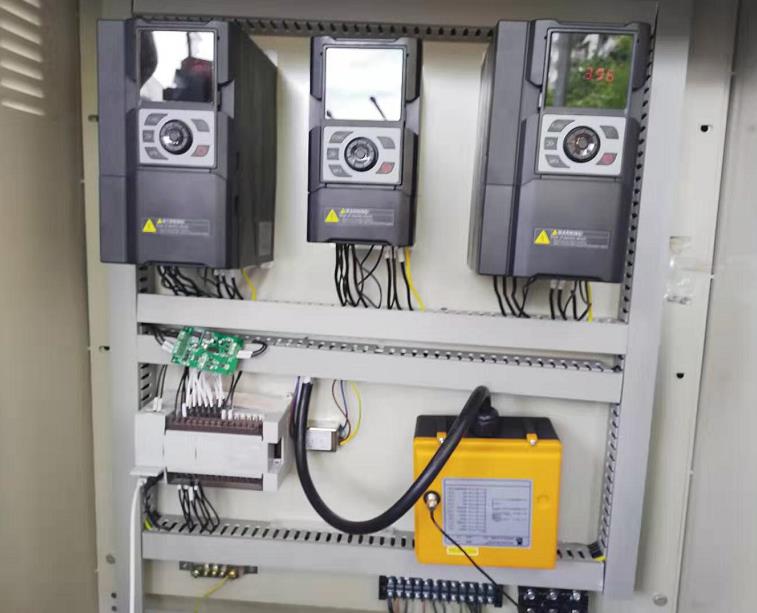

四、现场实例
