变频器在锅炉改造中的应用

  • 小编
  • 2020-06-02 11:44:14

一、工频控制系统缺陷

锅炉给水泵是连续恒速运行的,且流量的控制是通过调节管路中调节阀和支路回流实现的,采用调节阀调节时,由于阀门开度的减小,水泵出口的压力上升,阀门两边的压差将增大,造成能量的浪费同时还易损害阀门和轴承的磨损。
锅炉的鼓(引)风机的风量随温度(负压)变化而经常产生变化的,采用阀门调节,操作不便还不易控制准确,高速运行的风机产生的噪音对环境也产生的污染。由于长时间高速运行,风机轴承和电机温升都很高,设备的使用寿命降低。
二、工艺要求

炉膛负压保持稳定。

汽包水位保持稳定。
三、变频控制方案
1、鼓、引风机连锁:

只能先启动引风机,鼓风机才能启动,鼓风机无法单独开启。若引风机掉电鼓风机立即停机。
2、引风机

锅炉引风机闭环控制原理框图如图所示,采用微差变送器、变频器、引风机组成的压力闭环回路自动控制引风机的转速,使炉膛保持稳定的微负压。

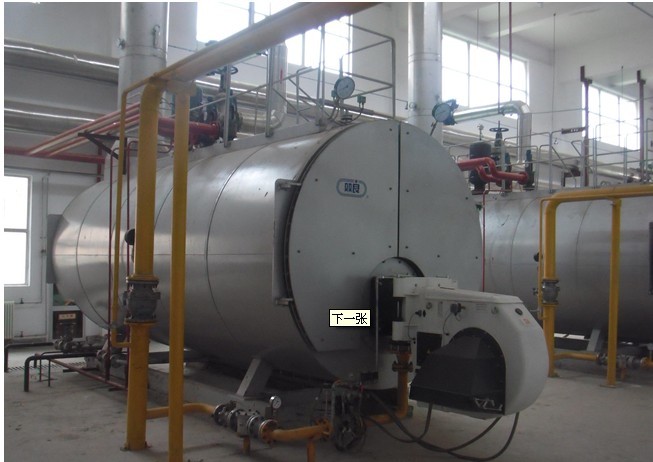

变频器在锅炉改造中的应用(图1)

3、鼓风机

鼓风机变频改造闭环控制原理框图如图所示,采用温度变送器、变频器、鼓风机组成的温度闭环回路自动控制鼓风机的转速。

4、给水泵

给水泵变频改造闭环控制原理框图如图所示,采用压力变送器、变频器、给水泵组成的压力闭环回路自动控制给水泵的转速,使汽包水位保持稳定值。

5、系统有变频运行和工频运行两种方式,当变频出现故障时,可切换到工频运行。

四、变频控制优势

★节能效果明显。

容易实现协调控制和闭环控制。

实现电机软起动,减小冲击电流。

降低设备运行损耗,延长设备使用寿命。
