破碎机主要是对各类石料、煤块等大块硬度较高物料进行破碎作业，根据破碎的原理不同和产品颗粒大小不同，可分为很多型号。破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多行业。
一、破碎机工作原理

我们将现场常见和常用的破碎机通过工作原理可分为：鄂式破碎机、反击式破碎机、锤式破碎机等。

移动反击式破碎机：移动反击式破碎机是利用冲击力“自由”破碎原理来破碎物料的。物料进人破碎机中，受到高速回转的打击板的冲击，物料则沿着层理面、解理面进行选择性破碎、粉碎。移动反击式破碎机移动灵活便于物料添加而且喂料量大处理能力强，但是机械震动也大；这类破碎机大多数在偏僻地区使用多为发电机供电来驱动，少数为电网供电。

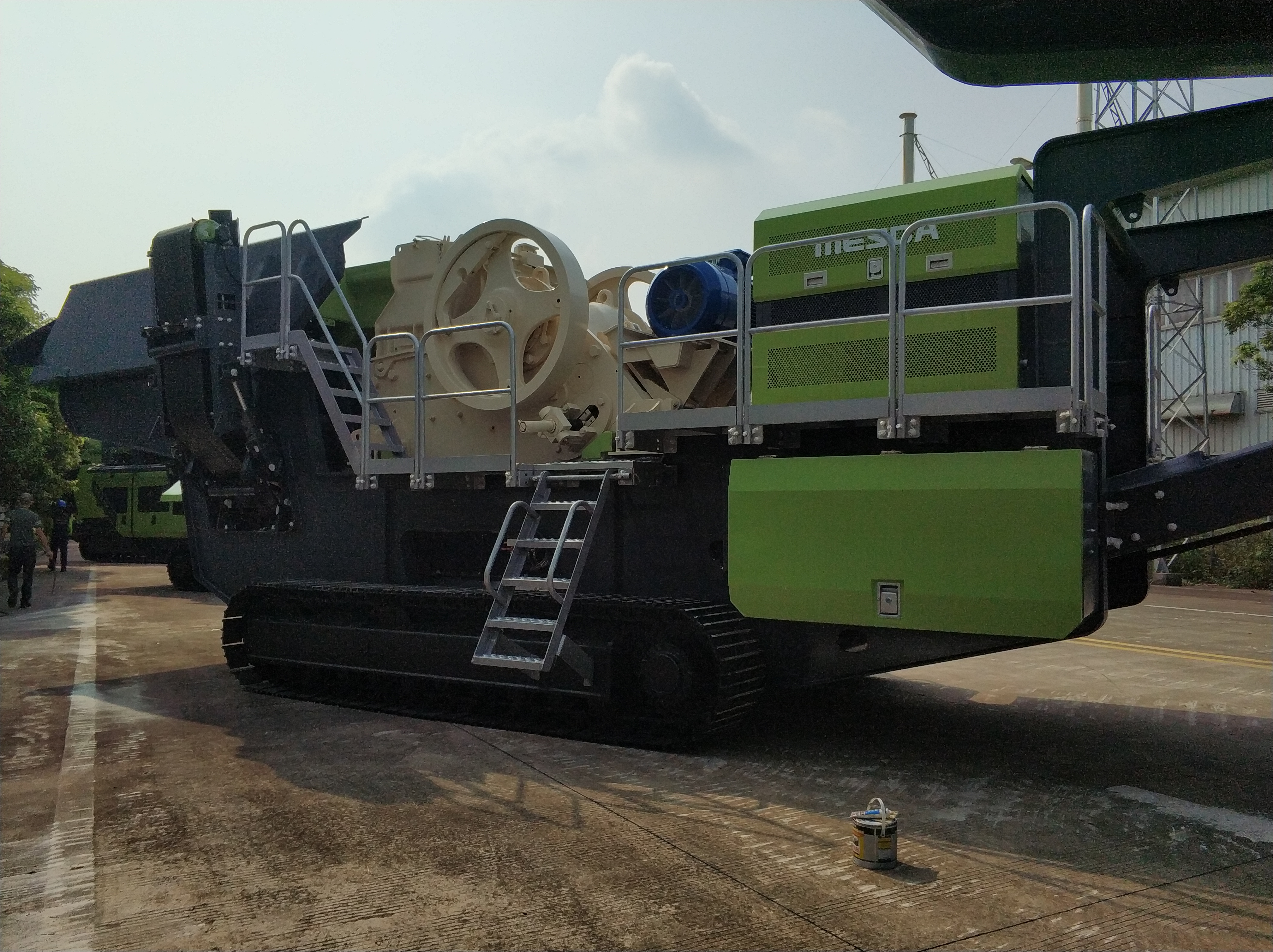

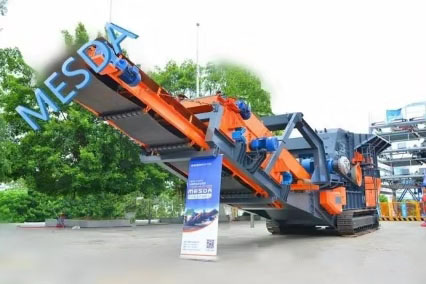

图1    移动反击式破碎机

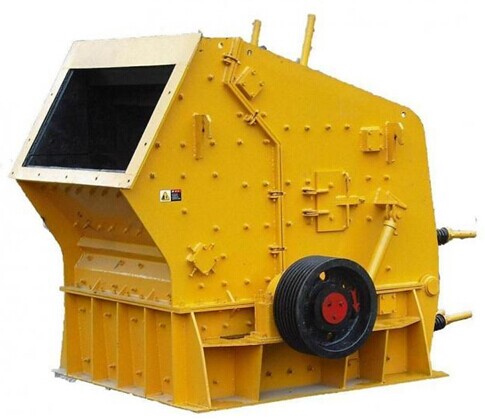

图2      反击式破碎机

二、XFC550系列在移动式破碎机上的应用
1、系统要求：
 由发电机的供电要求变频器能够接受波动较大的交流输入电压。
 移动式破碎机的变频器及控制部分会安装在破碎机上，震动较大，要求变频器内部能够承受较大的震动。
 根据石料的颗粒度不同可以调整不同速度。
 刚启动时，主轴较低速度下，启动瞬间电流较大，要求力矩较大。
 破碎现场的粉尘较大夏季长期暴露在室外，所以对变频器的散热以及三防要求高。

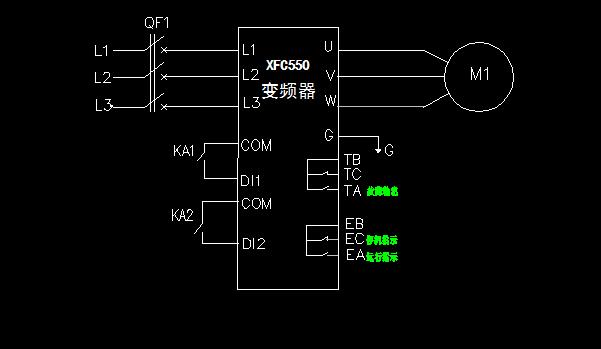

2、应用接线图：

三、产品特点及优势
 XFC550系列变频器启动扭矩大，SVC模式下0.3Hz能达到150%的转矩，FOC模式下0Hz能达到180%的转矩，充分满足了破碎机低频启动负载重的要求。
 电网适应能力强，电网电压在380~480VAC -15%~+10%范围内，变频器都可正常工作。
 标配内置直流电抗器，有效的提高功率因数，减少网侧高次谐波。
 XFC550系列变频器全系列采用独立风道设计，有效的防止污染物进入电子器件区域，提升油污、粉尘及湿热等恶劣环境的防护效果，有效降低产品故障率，延长使用寿命。
 节约能源，变频器控制的破碎机与传统控制的破碎机比较，使用变频控制的能源节约是较有实际意义的。
 XFC550系列变频器保护功能齐全，具有过流、过压、欠压、过载、缺相、接地、调谐等保护。

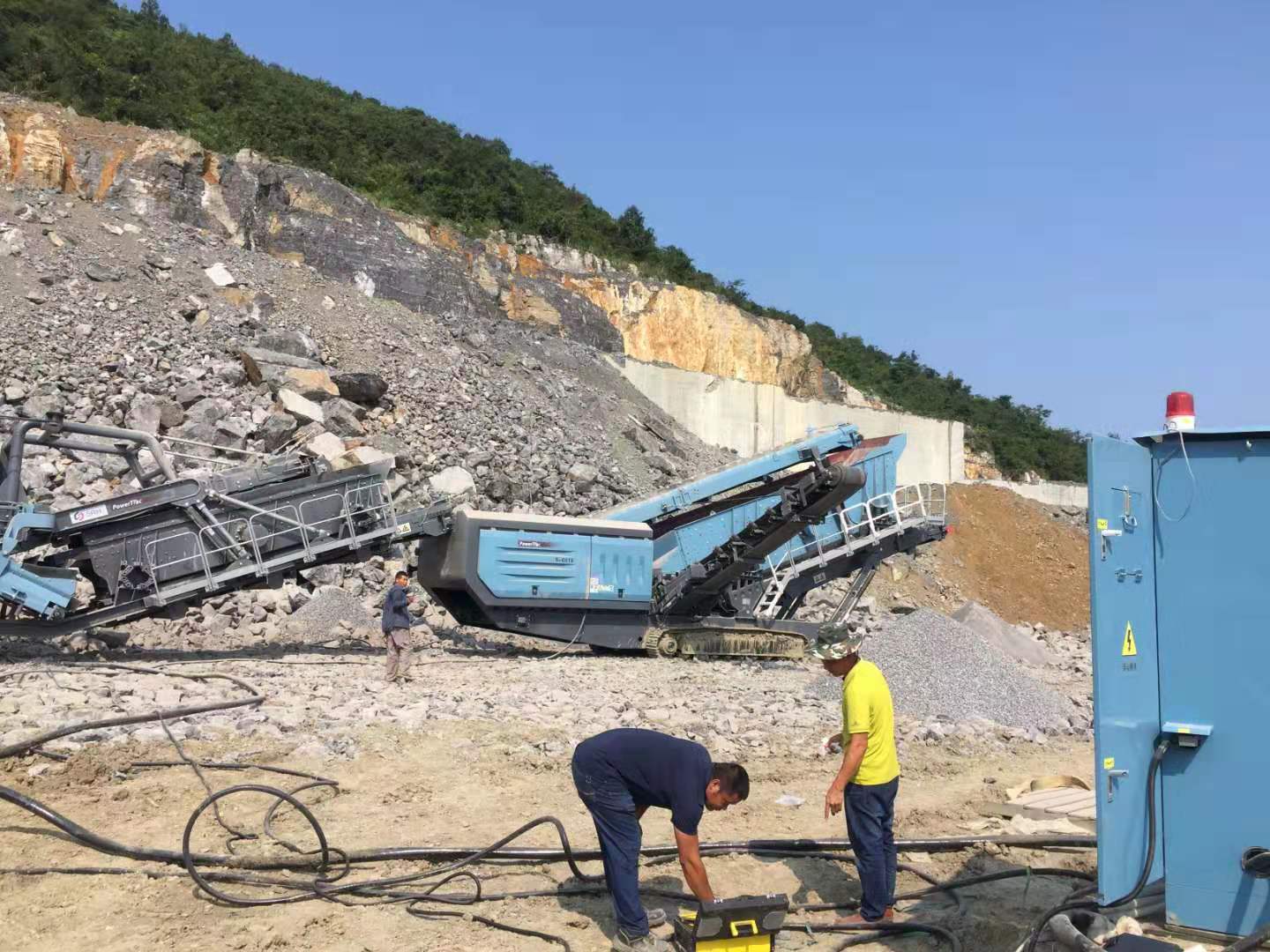

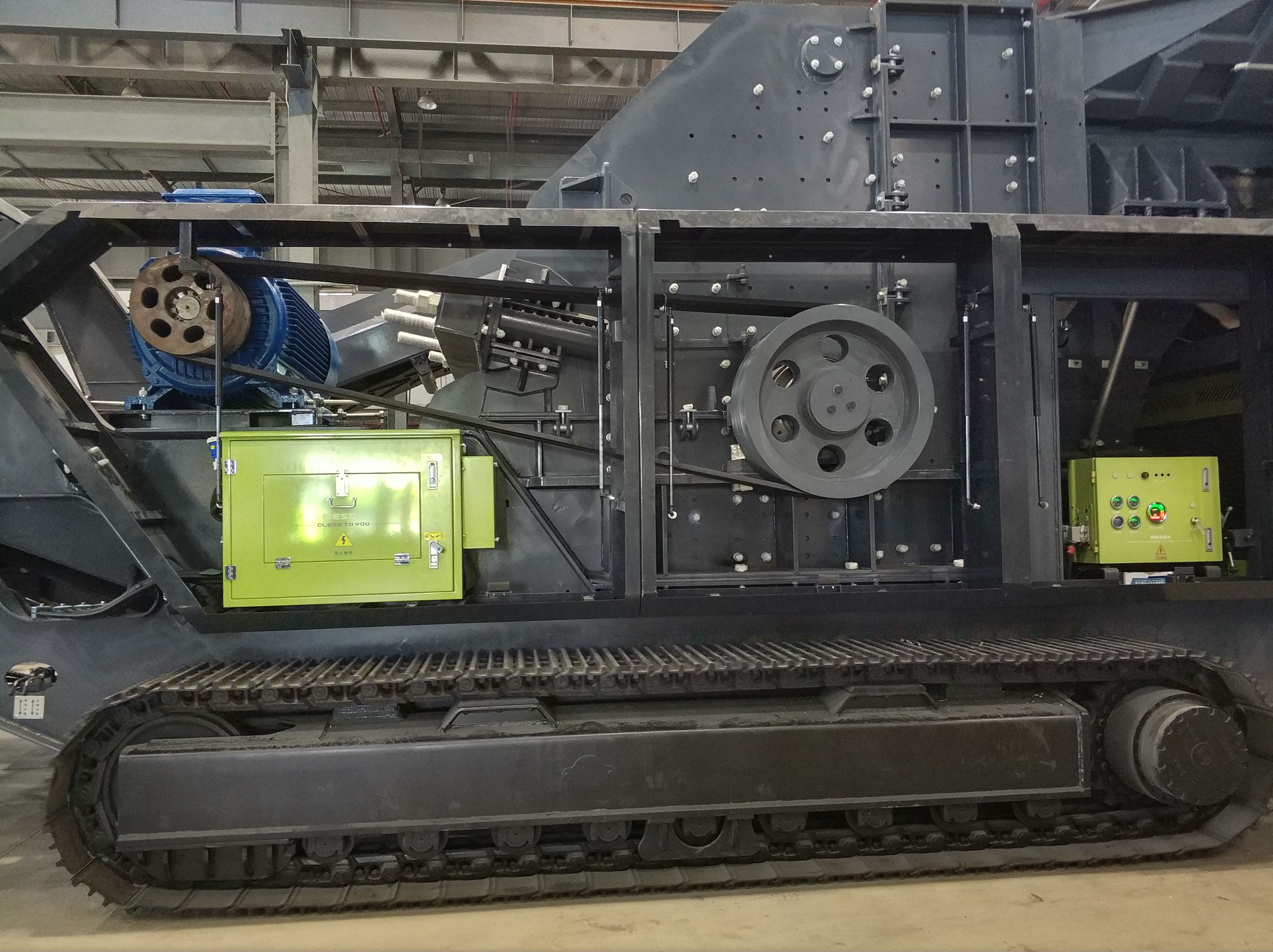

四、案例现场：
