XC APF在直流电机谐波治理方面的应用

  • 小编
  • 2020-06-02 11:36:51

大型直流电机交流侧谐波的特点:

很多应用大型直流电机的场合,都需要先通过整流设备将交流电转换为直流电。由于此类工程 的负载容量通常都比较大,因此在交流侧存在着很严重的谐波污染。谐波的频谱和整流设备有着密切联系,而谐波量的大小和负载率有着密切联系。在负载率在范围内变化时,谐波电流有可能大,在这种情况下系统的电压会产生很大畸变。任何设备——包括整流设备——对输入电压都有着严格要求,严重的电压畸变不但会影响设备的寿命,而且可能会酿成事故。
XCAPF治理谐波的优势:

大型直流电机交流侧的谐波含量高、变化不规则、位移功率因数高等特点决定了无源滤波器在这类现场使用无法取得满意的效果。与无源滤波器相比,XCAPF有源电力滤波器具有高度可控性和快速响应性;能补偿各次谐波,并可补偿无功,有一机多能的特点;性价比合理;滤波特性不受系统阻抗的影响,可消除与系统阻抗发生谐振的危险。

XCAPF的应用:

项目:秦岭某索道谐波治理项目

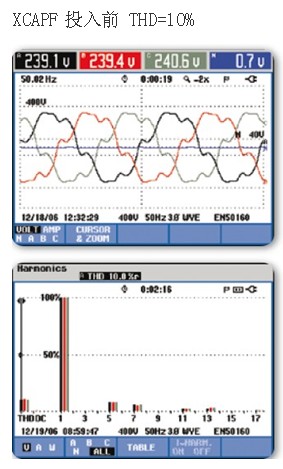

问题描述:配电现场的海拔高度为2550m,现场的540kW直流电机运行时产生大量的谐波,引起变压器噪音异常,经测量后发现THDu = 10%,远大于国标要求的5%,对局部供电系统的造成了影响。

治理措施:应用1套XCAPF/3L-300A进行谐波治理。

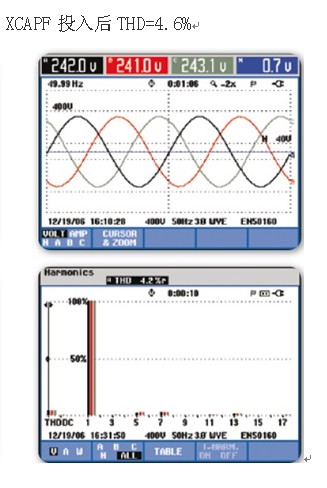

治理效果:谐波治理后THDu降为4.2%,滤波效果明显,供电系统的有了保证。

XC APF在直流电机谐波治理方面的应用(图1)

XC APF在直流电机谐波治理方面的应用(图2)
