变频器在吹膜机上的应用

  • 小编
  • 2020-06-02 10:54:16

一、变频器在吹膜机上的工艺要求:

1、挤出膜的厚度靠改变主电机与引取电机的速度比例来完成,所以对变频器稳态速度精度要求高,速度的波动会造成薄膜厚度的不均匀;

2、引取与二夹辊,二夹辊与左右收卷之间需要张力控制,不同的材料有不同的张力要求,张力要能够独立调整;

3、收料轴斜靠在收卷胶辊上,依靠收卷胶辊与收料轴之间的摩擦力来带动收料轴转动,从而将材料收在料轴上,材料张力与卷径无关;

二、应用的具体方案说明:

1、采用速度差方式进行张力控制;

2、利用高速脉冲口保证引取、二夹辊、收卷辊之间的基本同步比例关系,随后用张力电位器给定一个叠加速度,使其与系统速度产生速度差形成张力;

三、应用方案优势介绍:

1、通过速度差产生张力,变频器工作在开环矢量控制速度模式下,动态响应快,克服了力矩电机加速张力偏小,减速张力偏大的情况;

2、速度控制时,电机恒转矩输出。线速度和张力,收卷胶辊速度保持恒定,不会因料径、负载等变化而变化,所以克服了力矩电机从空卷到满卷过程中,为了保持恒定张力需要不断调整输出力矩的缺点。系统操作简单。

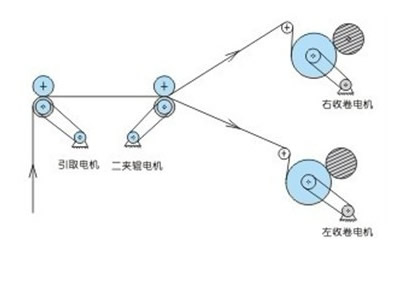

四、传动原理图:

变频器在吹膜机上的应用传动原理图
