高压软启动装置在引风机上的应用

  • 小编
  • 2020-06-03 15:13:09

用户:广西宁明丰浩糖业科技有限责任公司
负载类型:引风机
额定电压:10KV
电机额定电流:54安
电机极数:6极
高压软起动型号:CMV-900-10
现场参数设定:
起始电压:65%
电流限幅倍数:4倍
启动时间:20秒

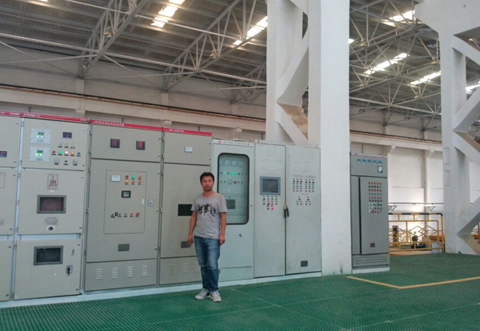

高压软启动装置在引风机上的应用(图1)

风机类负载对于变频器来说属于轻载,但对于软起动来说属于重载,特别是离心风机,一般在此类负载上选型建议放大一个功率段,此类负载在调试时应注意电流限幅倍数不能太低,一般根据负载情况在3.5-4.5倍之间。此类负载启动时具有启动电流大、启动时间长的特点。
现场情况:

空载起动一切正常,运行2小时停下,安排第二天带载运行:

第一次:大概6S左右,上端高压柜脱开保护,报速断保护。参数:起始电压:40%,限流倍数:350%,高压柜更改参数。

第二次:起动20左右快启动完成时,高压柜总进跳掉。

第三次:经过沟通实行2种方案:一种是带载再启动一次,把保护跳板投上,在调整下参数,上次起动他把高压柜保护跳板去掉了,导致跳总进,在试一次,我把软起参数也在修改一次,起始电压:65%,限流:400%,试机成功。

综上:电机级数多的风机设备,起动要求转矩比较大,起始电压设置高点,轻载可以放小点,风机设备应该是重载设备。
起始电压设置低的话,容易转矩不足,堵转造成试机电流大出现故障问题。
