XFC550E系列变频器在永磁水泵上应用

  • 新澳门全年免费原料网
  • 2024-05-20 08:52:01

一、永磁同步水泵工作原理

水泵的效率,除泵体结构的特性外,主要是电机的效率,用电机作泵动力,泵的机组效率就高了。泵体一般效率是在50-70%,如果选用效率比异步电机高10%的永磁同步电机,那泵的机组效率就能提高5-7%。永磁同步电机特点是速度越高优势越明显,它的转速可以根据要求来设计,速度高时,电机体积小,耗材少,单位功率的成本低。同步电机的恒转速功能使泵在电网电压变化时能使流量和扬程保持不变,能宽电压使用而保持工作的良好稳定性。

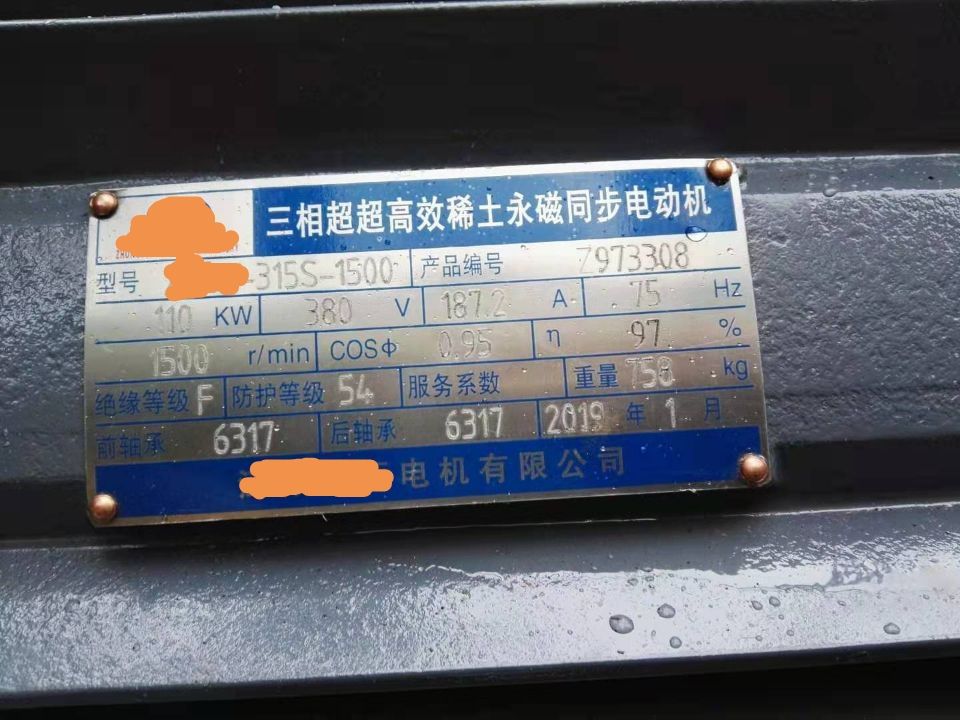

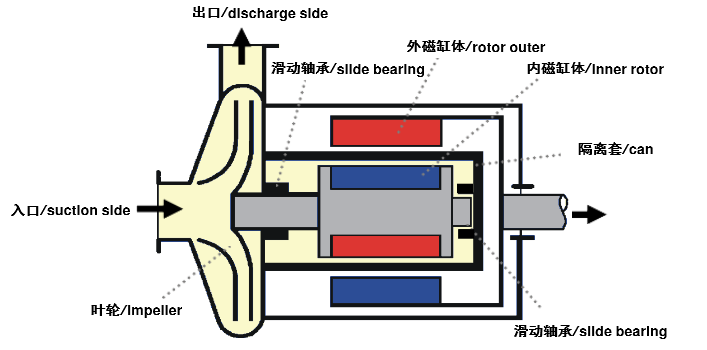

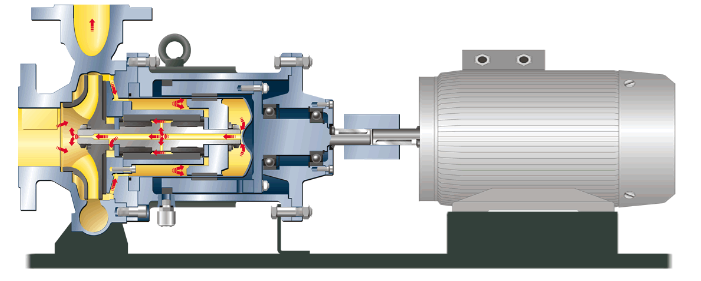

永磁水泵工作原理图如下:



二、系统要求

1、变频器完整控制同步电机;

2、需要稳定运行,不出现突停、卡顿现象;

3、具有结构紧凑、稳定性好、噪音低、操作维修方便;

4、要具有内置PID功能,根据压力自动调节频率。

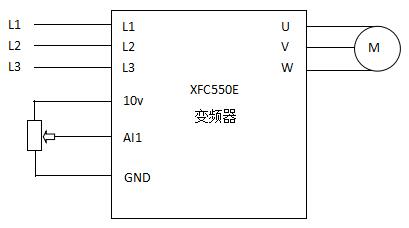

三、现场控制图


四、方案优势

1、XFC550E变频器控制了永磁同步电机;

2、节能,可以实现节电20%-40%,能实现绿色用电;

3、控制方式:采用SVC矢量控制;

4、运行频率范围:根据压力,0-50Hz频率可自动调整;

5、运行合理,由于是软起和软停,使水泵的寿命大大提高。

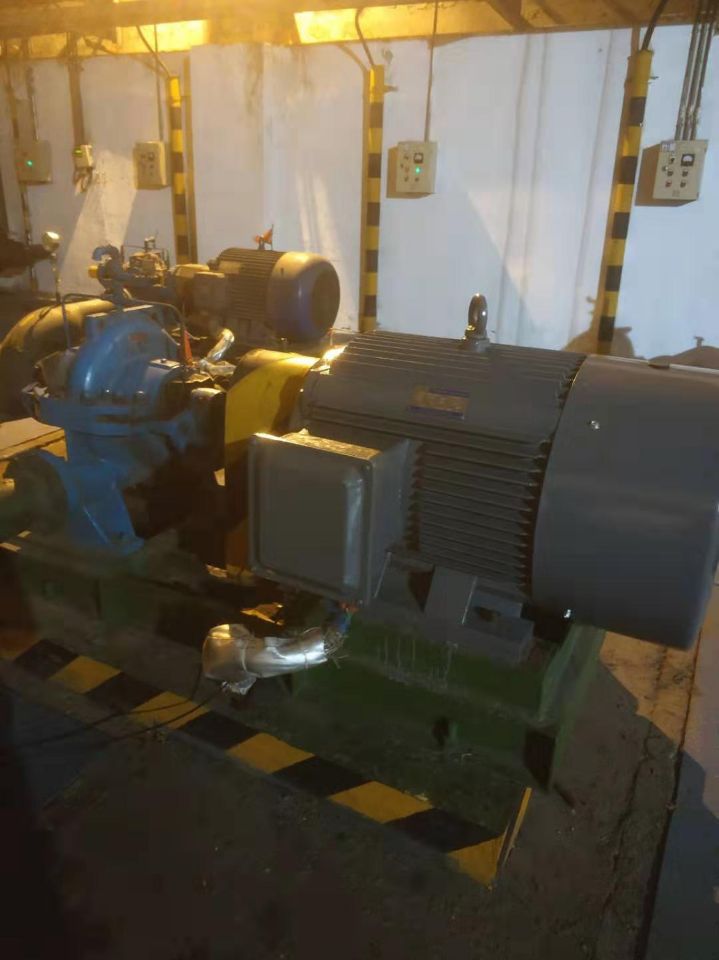

五、现场案例
