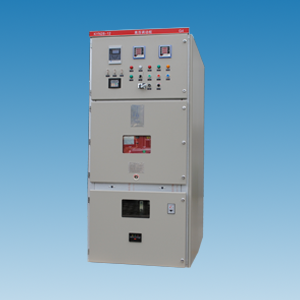

CPV系列高压功率控制柜是一个标准的负载功率控制装置，用来控制和保护高压交流负载。标准的CPV产品主要由以下部件组成：高压可控硅模块、可控硅保护部件、光纤触发部件、高压熔断器、信号采集与保护部件、系统控制与显示部件。

可控硅模块：每相中采用相同参数的可控硅串并联安装在一起。根据所使用电网的峰值电压要求，选择可控硅串联的数量不同。

阀体保护单元：包括由RC网络组成的过电压吸收网络、由均压单元组成的均压保护网络。

光纤触发部件：采用强触发脉冲电器，保证触发的一致性和可靠性；利用光纤触发进行可靠高低压隔离。

高压熔断器部件：起到保护负载及调功器内部元件作用。

信号采集与保护部件：通过电压互感器、电流互感器、避雷器、零序电流互感器对主回路电压、电流信号进行采集，主CPU控制并进行相应保护。

■全数字化控制，稳定性高。

■集成移相、调功、LZ控制功能于一体。

■具有多路开关量和模拟量的输入输出接口。

■输入输出接口均采用隔离技术，抗干扰能力强。

■采用高压功率晶闸管，组件式结构、模块化设计，便于安装维护。

■具有多重过电压吸收、保护技术。

■采用国外著名高抗干扰性的数字式触发器与光纤隔离技术、使得装置的高、低压做到可靠的隔离。

■RS-485通讯接口，标准MODBUS协议，可与上位机或集中控制中心进行通信。

■所有电路板均经过严格的老化实验，并进行三防处理：主板及所有控制的CPU全部选用原装进口产品。

■电压取样采用电磁式电压互感器取样线性好，抗干扰性强，无零漂。
