XFC500系列变频器是一款开环矢量控制型变频器。

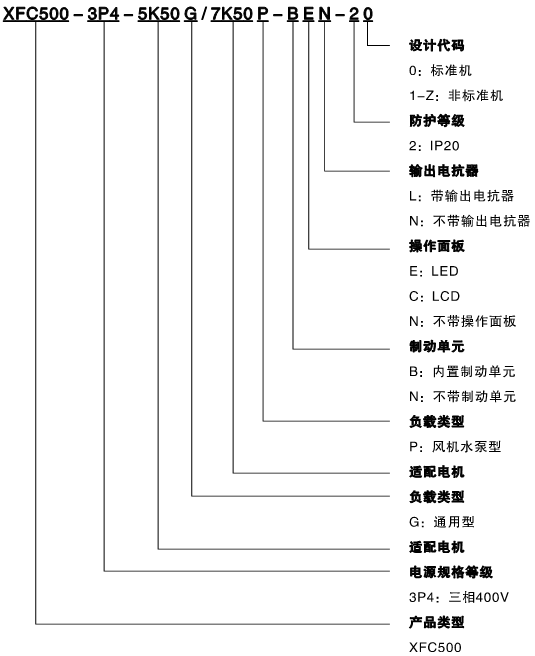

XFC500系列低压变频器(图1)

1、该款机型适用范围广；

2、支持壁挂式、嵌入式、并列、上下等安装方式；

3、132KG/160KP及以上机型内置直流电抗器；

4、灵活的应用功能扩展，主要包括IO扩展卡、PLC扩展卡；

5、丰富的通信扩展，通过扩展接口可连接CANopen, Profibus、EtherCAT等通信扩展卡；

6、可外引LED操作键盘；

7、全系列均支持共直流母线及直流供电。

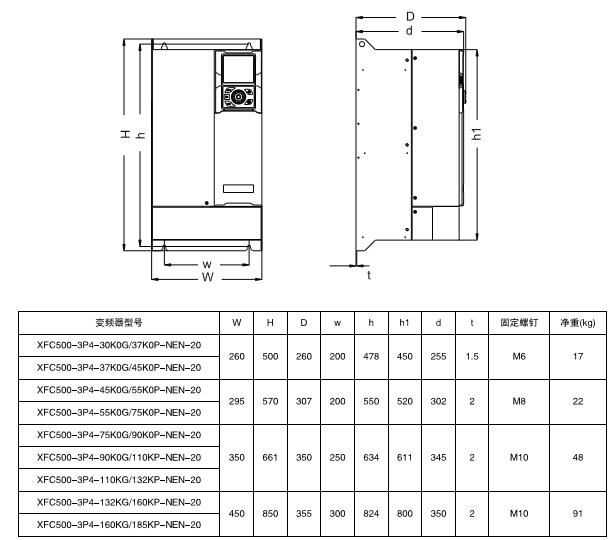

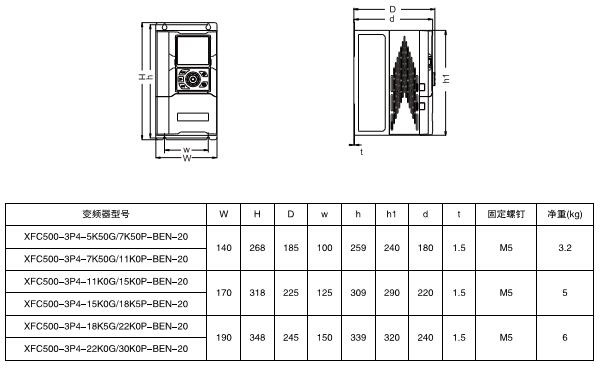

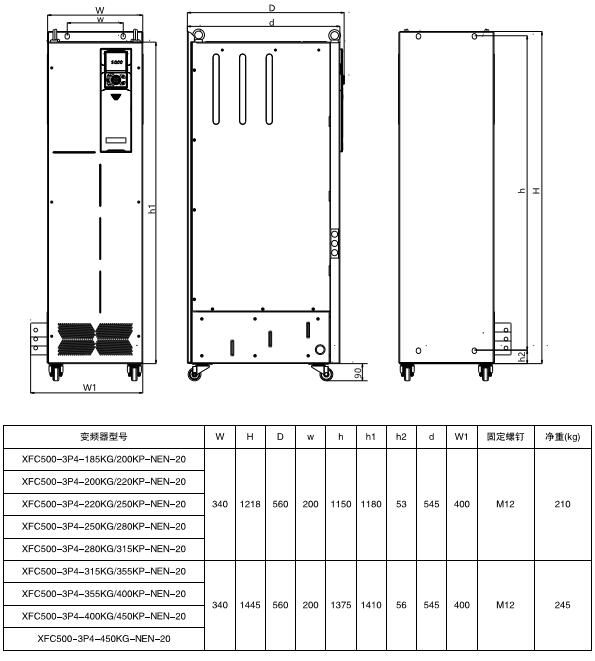

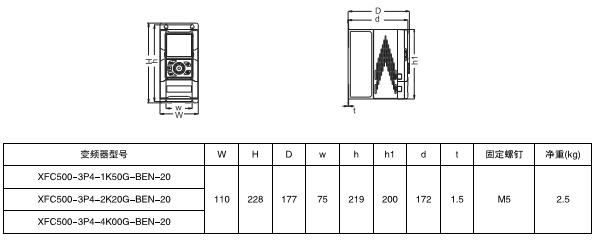

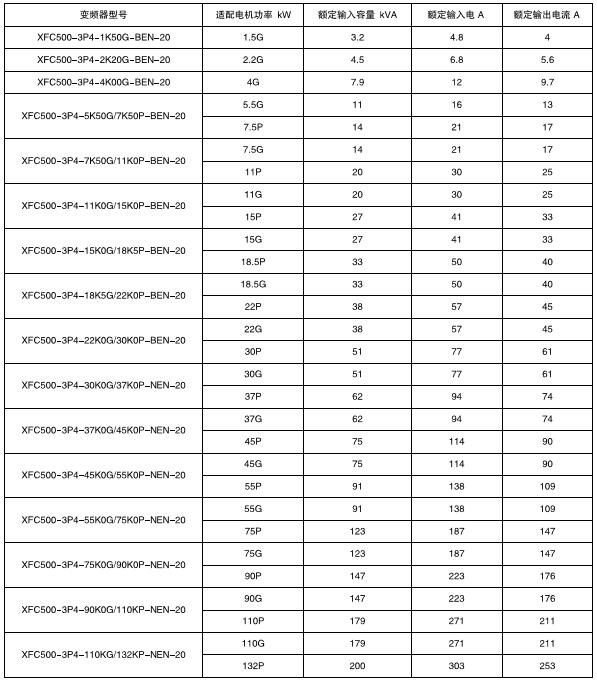

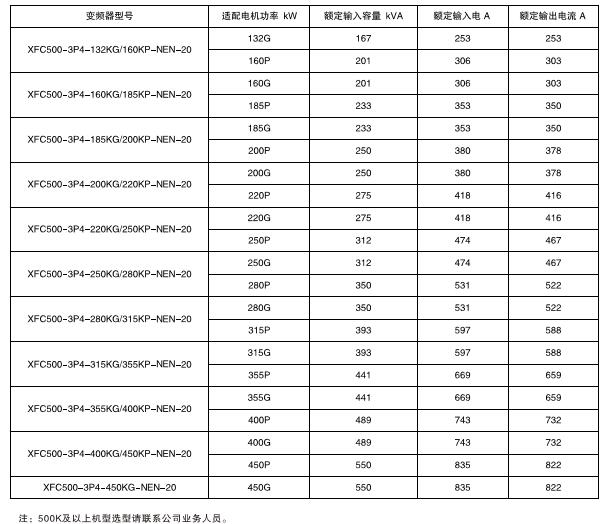

项目		参数
电源	额定电压	三相380V~480V
	允许电压波动	-15％~+10％
	额定频率	50/60Hz
	允许频率波动	±5％
输出	输出电压	三相380V~480V跟随输入电压
	输出频率	≤500Hz
	载波频率	0.5~16kHz（可根据温度自动调整，不同机型调整范围不同）
	过载能力	G型：150％额定电流60s；180％额定电流3s P型：120％额定电流60s；150％额定电流3s
基本功能	频率设定分辨率	数字设定：0.01HZ 模拟设定：频率上限值×0.025％
	控制方式	开环矢量控制（SVC） V/F控制
	启动转矩	0.3HZ/150％（SVC）
	调速范围	1∶200（SVC）
	稳速精度	±0.5％（SVC）
	转矩提升	自动转矩提升手动转矩提升0.1％~30.0％
	V/F曲线	三种方式：直线型；多点型；N次方型V/F曲线（1.2次方、1.4次方、1.6次方、1.8次方、2次方）
	加减速曲线	直线或S曲线加减速方式；四种加减速时间，加减速时间范围0.0~6500.0S
	直流制动	直流制动的频率：0.00HZ~频率上限值制动时间：0.0S~36.0s 制动动作电流值：0.0％~100.0％
	点动控制	点动频率范围：0.00HZ~50.00HZ 点动加减速时间：0.0s~6500.0s
	简易PLC，多段速运行	通过内置PLC或控制端子可实现16段速运行
	内置PID	过程控制应用中实现闭环控制
	过压过流失速控制	运行时对电流电压自动限制，防止频繁过流过压故障停机
	快速限流功能	可减小过流故障停机，保护变频器正常运行
控制接口	数字输入	5个多功能数字输入，其中1个支持不低于100kHZ脉冲输入功能
	模拟输入	2个模拟输入，均可支持0~10v或0~20mA模拟输入，通过跳线切换电压或电流输入
	数字输出	2个开路集电极数字输出，其中1个支持不低于100KHZ方波输出
	模拟输出	1个模拟输出，支持0~10V或0~20mA模拟输出，通过跳线切换电压或电流输出
	继电器输出	1路继电器输出，包括1个常开触点，1个常闭触点
	标配通信接口	1路RS485通信接口
扩展接口	功能扩展接口	可连接IO扩展卡、PLC可编程扩展卡等
操作面板	LED数码显示	5位数码显示参数、设置等
	指示灯	4个状态指示，3个单位指示
	按键功能	5个功能按键包括1个多功能按键，可通过参数 P0-00设置功能
	飞梭旋钮	具有加、减及确认功能
	参数拷贝	实现参数的快速上传、下载功能
保护功能	基本保护	输入输出缺相、过压、欠压、过流、过载、过电流、短路、电压电流限幅、快速限流等多种保护功能
环境	使用环境	室内，无异电性粉尘、油污等
	运行环境温度	-10℃~＋40℃ (40℃~50℃，温度每升高1℃降额1.5％)
	湿度	小于95％RH，无凝露
	海拔高度	1000m以下不降额使用，1000m以上海拔每升高100m降额1％使用
	存储环境温度	-20℃~+60℃
	振动	小于5.9m/s²(0.6g)
	安装方式	柜内壁挂安装或嵌入式安装（需要选购安装附件）
	防护等级	IP20
