功率控制器控制方式(一)-开环控制和恒压控制

  • 新澳门全年免费原料网
  • 2019-09-05 13:22:13

1、开环控制

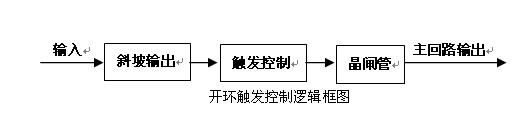

控制信号来源于斜坡输出,直接控制晶闸管触发角,斜坡输出100%对应晶闸管触发角α=0(全导通)。开环控制时,无限制功能,给定与输出电压间为非线性关系,此功能一般应用于控制器的功能检查或有外部闭环控制的场合。适用于感性、阻性负载。逻辑框图如图所示。

功率控制器控制方式(一)-开环控制和恒压控制(图1)

2、恒压控制

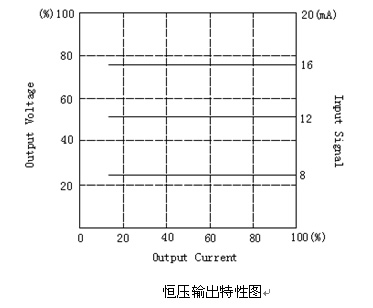

为了恒定输出电压,对给定值与输出电压反馈值的误差按PID调节规律进行调节,使输出电压趋于或等于给定值。当电网电压发生波动或负载阻抗发生变化时,在输入电压有充分调节余量的前提下,输出电压保持恒定。适用于感性、阻性负载。恒压控制特性图如图所示:

功率控制器控制方式(一)-开环控制和恒压控制(图2)
