新澳门全年免费原料网有源电力滤波器在商业综合体的应用

  • 新澳门全年免费原料网
  • 2021-07-27 08:54:54

项目背景:

陕西某商业综合体配电室四台变压器和配电线路上存在大量的电流谐波,电流谐波的存在加剧了电压畸变,导致了各变压器下使用的电容柜均出现不同程度的损坏。

治理方案:

经过我司工程师对现场谐波含量的详细分析,我们发现现场的谐波主要由 LED 灯、空调机组、冷柜、电梯等负载产生,与客户进行沟通后,确定出合理的解决方案,即在上述变压器下各安装一台有源电力滤波器,主要目的是对系统中所含有的3次及以上各次谐波进行治理。

治理效果:

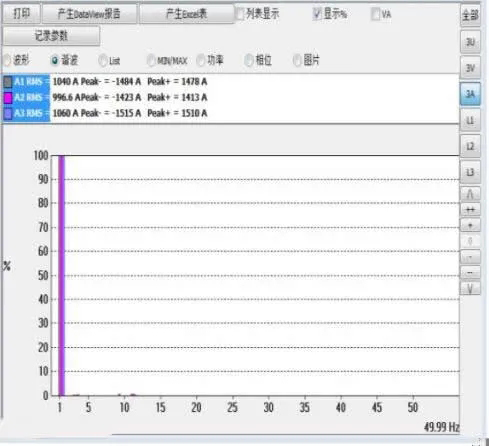

新澳门全年免费原料网有源电力滤波器在商业综合体的应用(图1)

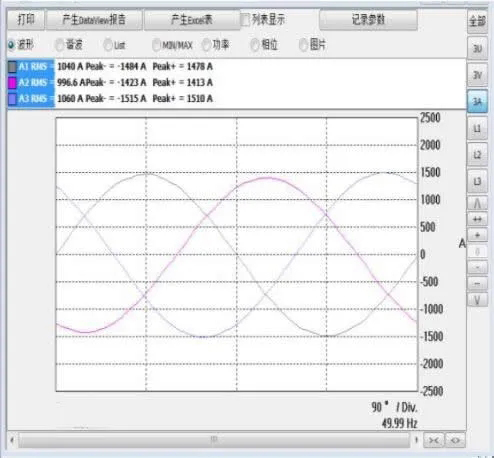

新澳门全年免费原料网有源电力滤波器在商业综合体的应用(图2)

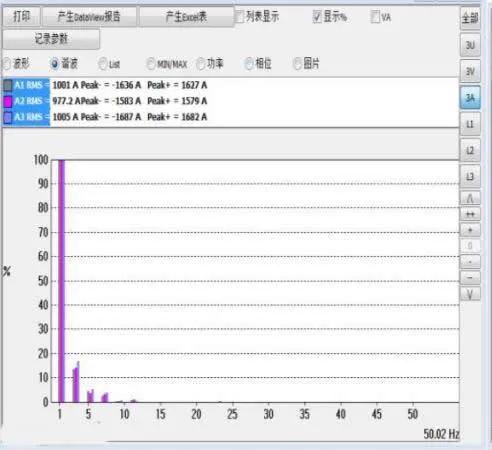

新澳门全年免费原料网有源电力滤波器在商业综合体的应用(图3)

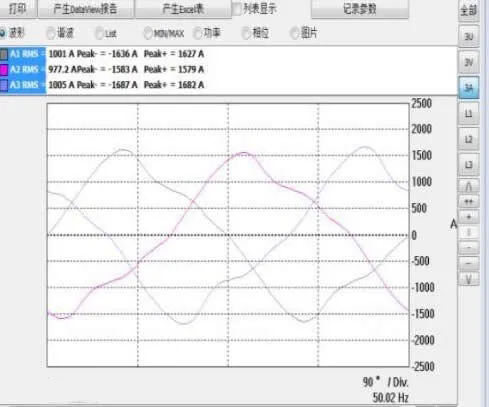

新澳门全年免费原料网有源电力滤波器在商业综合体的应用(图4)

从图中可以看出,补偿前总谐波含量15.5%,补偿后总谐波含量降至5.2%;治理前波形非正弦波治理后波形为正弦波。可见滤波器投入后,系统谐波得到了很好的抑制,提升供电系统的可靠性,消除了系统谐波对通信系统影响的隐患。

根据我司方案,选择4台400A并联型APF有源电力滤波器,自动跟踪治理负载产生的谐波电流。电流谐波治理后,3 次及以上电流谐波也在国标允许值之内,电压谐波得到降低,有效的保护变压器、配电柜、以及设备的使用安全,延长设备的寿命。
